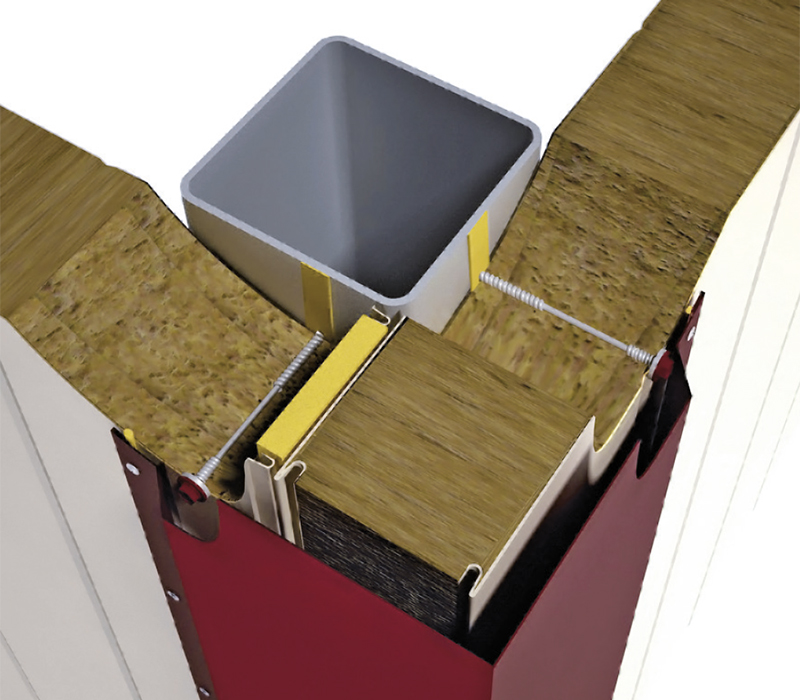

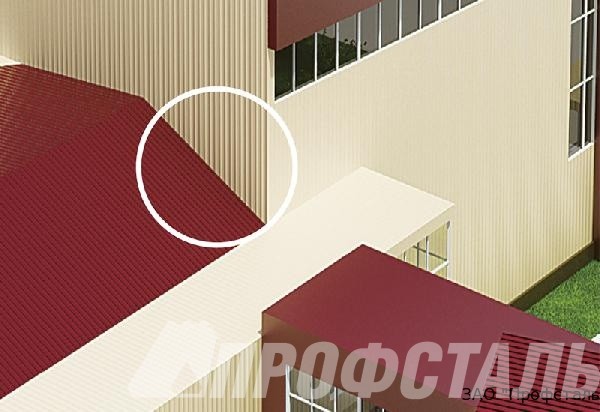

Узел 2 - Угловое соединение панелей. Наружный угол
![](/upload/iblock/ace/acebec93cc180c8ff1b72dc360597664.jpg)

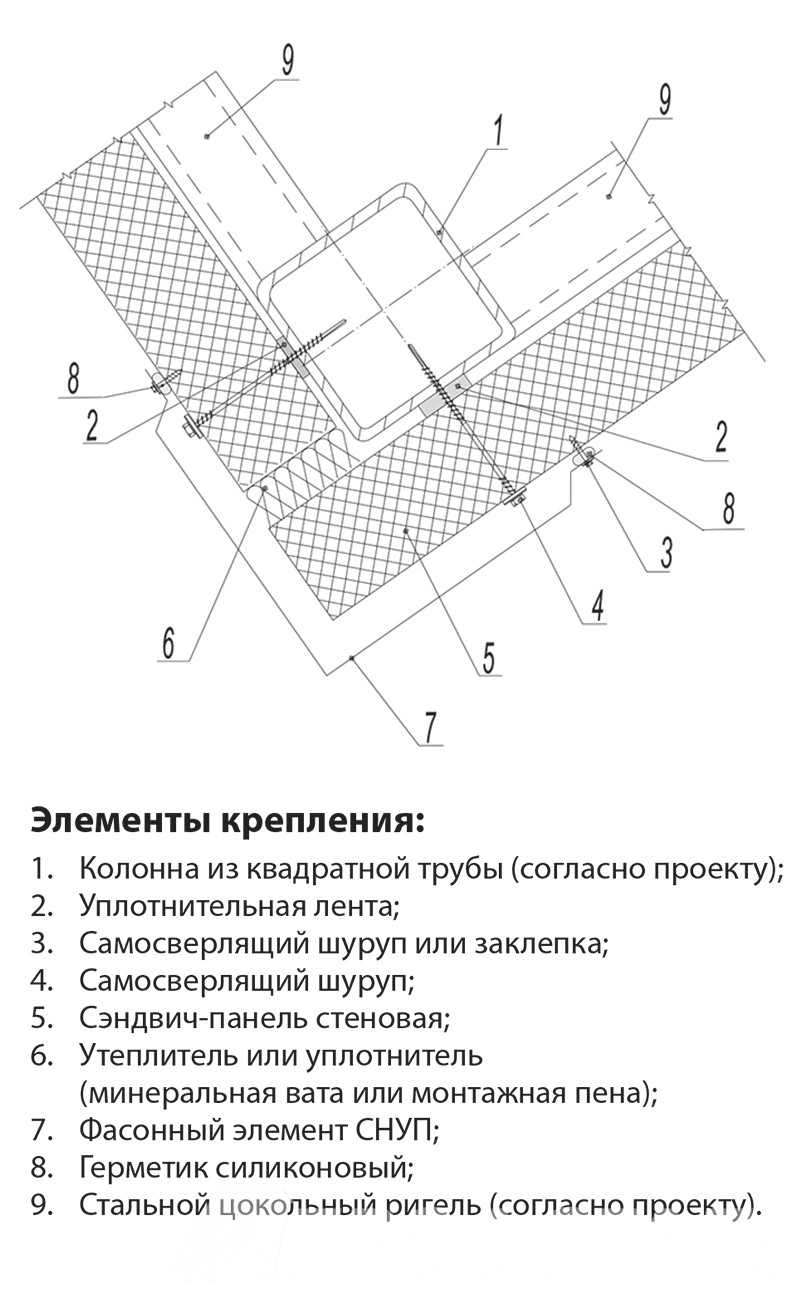

Чертеж
![](/upload/iblock/9e3/9e31d64585b786eb51c4af297505287a.jpg)
Характеристики
Описание продукции
Узел 2 - Угловое соединение панелей. Наружный Угол
Узлы крепления сэндвич-панелей
Наглядный перечень узлов крепления сэндвич-панелей на примере Спортивного центра с универсальным игровым залом:
Узлы крепления сэндвич-панелей индивидуальны для каждого здания. На конфигурацию узла влияют многие факторы - толщина металлического каркаса, на который навешиваются сэндвич-панели, вид раскладки панелей по каркасу (вертикальная или горизонтальная), размеры по осям, уклон кровли, даже сейсмика и ветровые районы.
В данном разделе мы постарались собрать универсальные (типовые) узлы, которые наиболее наглядно показывают способы стыковки панелей, монтажа нащельников и всех необходимых комплектующих элементов для этих узлов.
Внимание! Элементы металлического каркаса показаны условно! Данные узлы носят рекомендательный характер! Проектирование по каждому отдельному объекту и разработка узлов к нему должно быть выполнено лицензированной проектной организацией.
