Инструкции по монтажу
В этом разделе для вас собраны инструкции по монтажу, хранению, транспортировке, погрузке, разгрузке продукции АО "Профсталь".
ТУ на продукцию АО "Профсталь" можно получить по запросу у менеджера или по адресу электронной почты inbox@izpn.ru.
Монтаж профнастила и металлочерепицы для кровельной системы
|
|

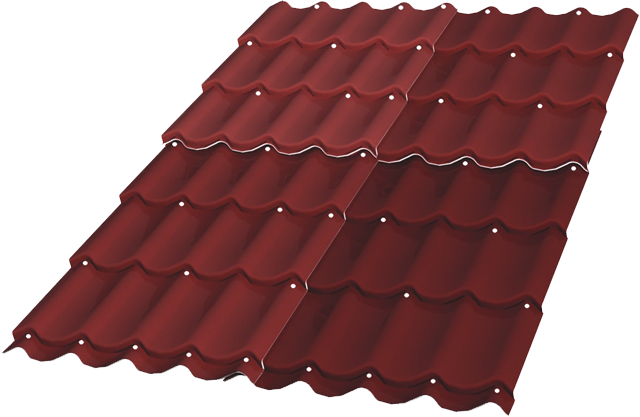

Листы металлочерепицы «Супермонтеррей Люкс» укладывают с нахлестом один на другой. На двускатной кровле монтаж начинают, как правило, с торца – справа налево, т.к. капиллярная канавка на листе расположена слева. Это связано с тем, что капиллярная канавка должна закрываться соседним листом (предназначение канавки – предотвращать капиллярный подъем воды под краем профиля и отводить ее к карнизу).
На вальмовой кровле листы крепят обычно от самой высокой точки ската по обе стороны. Кровля будет смотреться как единое целое, а не как отдельные фрагменты, если боковая линия листа будет перпендикулярна линии карниза.
Листы крепятся к обрешетке с помощью специальных саморезов из оцинкованной стали, имеющих уплотнительные прокладки из EPDM (не из обычной резины). Саморезы ввинчиваются в верхний или нижний прогиб волны листа, средний расход – 6-8 штук на кв. м. Система расположения саморезов бывает различной (например, в шахматном порядке через одну волну).
|
МОНТАЖ ПРОФНАСТИЛА
|
|

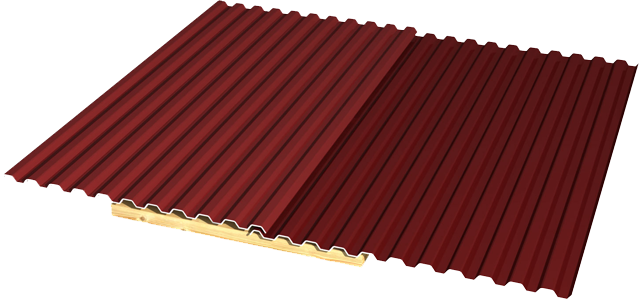

В отличие от металлочерепицы, профнастил монтируется как с правого, так и с левого края от фронтона. Боковой нахлёст обычно выполняют в размере половины волны профиля. У пологих крыш (с уклоном не менее 14°) -с перехлёстом в 2 волны. Между собой листы стягиваются саморезами в верх волны с шагом 200-300 мм или заклёпками с шагом 200 мм. Верх крайней волны профнастила более узкий, чем все остальные волны листа, и именно этот край должен находиться под волной соседнего листа при перехлёсте.

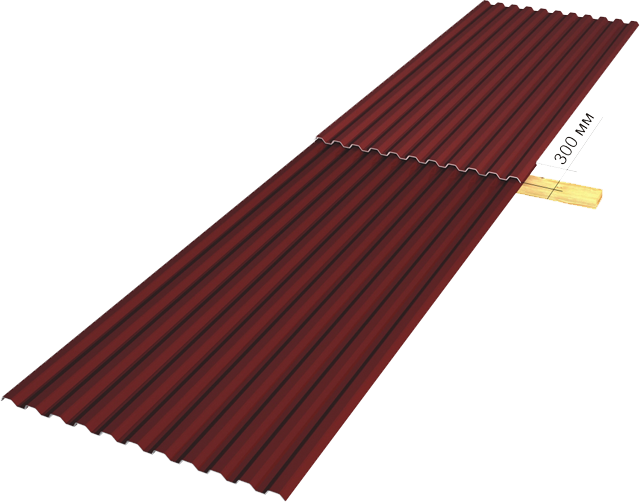

Профнастил не нужно подгонять по рисунку волны и практически все обрезки с косыми срезами на вальмовых (четырёхскатных) и других сложных кровлях можно перевернуть и применить на углы скатов. Если скат слишком длинный и его необходимо собрать из двух и более листов, то в этом случае в длину листы перехлёстываются не менее чем на 250 мм. При уклоне ската менее 14° продольный перехлёст должен составить не менее 500 мм. Саморезы ввинчиваются в верхний или нижний прогиб волны листа, средний расход – 6-8 штук на кв. м. Система расположения саморезов бывает различной.
|
Cкачать инструкцию по монтажу вы можете здесь.
