Монтаж кровельного ограждения

Монтаж кровельного ограждения

Для безопасного перемещения по кровле во время ее эксплуатации на уровне карниза крепится вертикальная решетка ограждения кровли. Под нее выполняется сплошная обрешетка. Крепление опор ограждения осу­ществляется оцинкованными шурупами М8х60, в нижней очке волны ме­таллочерепицы, через резиновую прокладку и кровельный лист в опорный брус.

Опора регулируется относительно угла наклона крыши (расстояние между опорами крыши около 900 мм) и фиксируется, кровельное огражде­ние навешивается на опоры. В местах, где сопрягаются секции ограждения и опоры, просверливаются отверстия: 11 мм в верхней и 9 мм в нижней перекладине секции и опоре. Через отверстия осуществляется болтовое крепление секций с опорой, болтами М10х35 и М8х55. Отверстия в верхней перекладине глушатся полиэтиленовыми заглушками. По окончании монта­жа места сопряжения секций герметизируют.

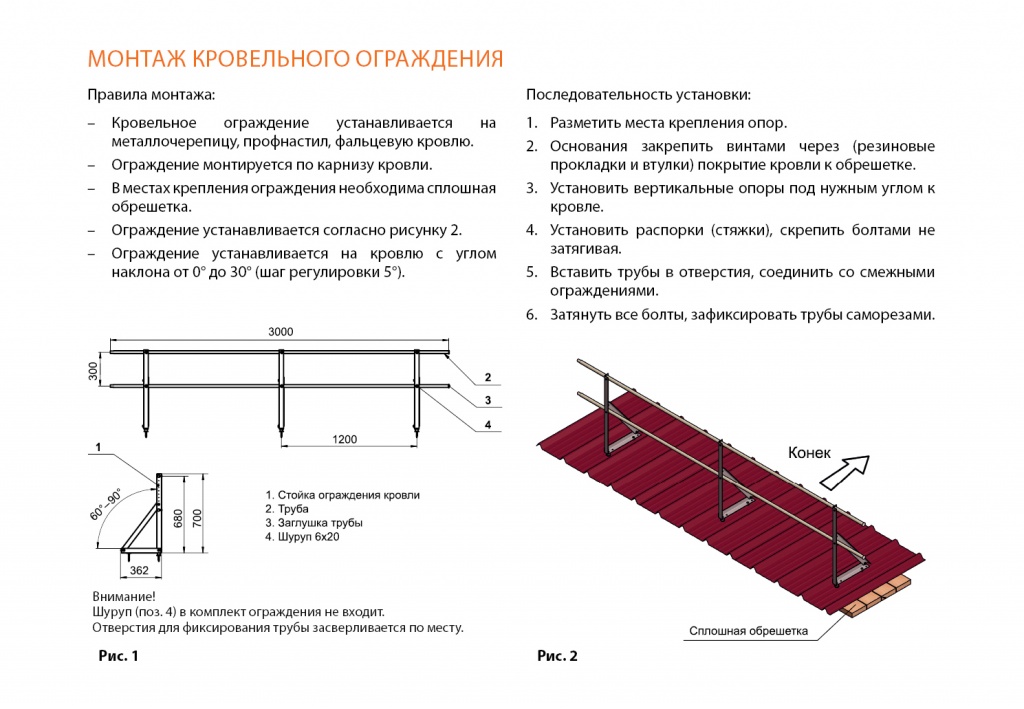

Установка кровельного ограждения:

  • максимальное расстояние между креплениями 1200мм.
  • рекомендованное расстояние от карниза мне менее 350мм.
  • между опорами крепления и настилом установить уплотнительную резину
  • саморезами 8х50 закрепить опоры через кровельное покрытие  в обрешетку
  • подогнуть опору относительно угла наклона кровли и зафиксировать болтовым соединением.
  • саморезом со сверлом, зафиксировать трубу, через отверстие в опоре.
  • на трубки надеть пластиковые заглушки с обоих свободных концов.






Комплектация:

Наименование

Кол-во, шт.

1

Труба Ø25мм., 3 метра

2

2

Регулируемая опора

3

3

Болт М8х12

3

4

Гайка М8 самоконтрящаяся

3

5

Саморез со сверлом 5,5х19

6

6

Саморез 8х50

9

7

Прокладка резиновая

9

8

Заглушка пластиковая

4




Cкачать инструкцию по монтажу вы можете здесь.
