Монтаж элементов кровельной безопасности

Монтаж снегозадержателей

Монтаж снегозадержателей

Снегозадержатели, как компоненты системы безопасности, разработа­ны и сконструированы с целью предотвратить неизбежный лавинообразный сход снежного покрова с кровли в холодный период времени.

Трубчатый снегозадержатель состоит из спаренной трубы и вертикаль­ного элемента крепления к кровле. Необходимость, надежность и функцио­нальность системы подтверждается результатами испытаний.

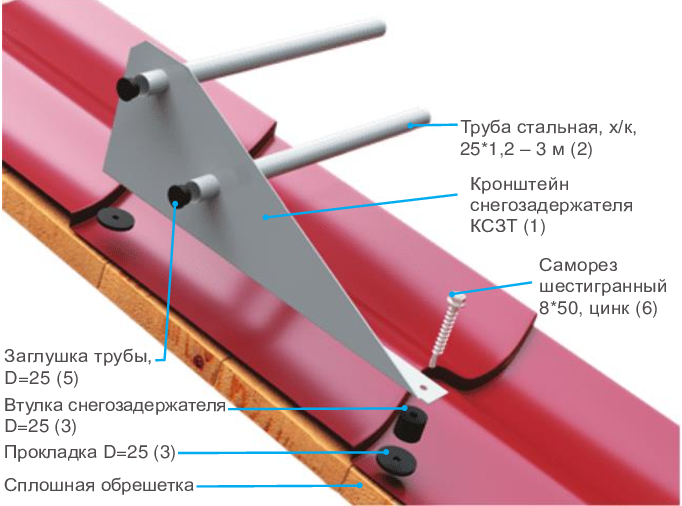

Рекомендуемый способ крепления снегозадержателя - прикручивание крепления насквозь с обоих концов к несущей обрешетке кровли «глухарями» 8х50 мм, на расстоянии от 0,6 м до 1,5 м. Отверстия под «глухари» уплотняются резиновой прокладкой. Удаление от карниза снегозадержателя может различаться, но крепление должно быть выполнено всегда на месте несущей стены. Расстояние между креплениями – от 0,6 до 1,2 м. или равняется расстоянию между стропилами. На кровле из металлочере­пицы и профнастила крепление осуществляется прикручиванием шурупов насквозь к обрешетке.

Снегозадерживающие конструкции не обязательно должны устанавливаться по всему периметру крыши. Достаточно обезопасить только проблемные участки. Снегозадержатель предохраняет водосточный желоб от деформации.


Отличительные особенности:
  • Рекомендуется для установки на кровлях из металлочерепицы и профнастила. Снегозадержатель1.jpg
  • Поставляются как горячеоцинкованными, так и горячеокрашенными после оцинковки.
  • Окраска с горячей сушкой улучшает коррозийную стойкость.
  • Цвет снегозадержателя можно выбрать под цвет кровли.
  • Для прочности, трубы имеют толщину стенки 1,5 мм., наружный диаметр 25мм.
  • Трубы покрывают специальной грунтовкой перед окрашиванием.
  • Рекомендуемый способ крепления снегозадержателя прикручивание крепления насквозь с двух сторон к несущей обрешетке кровли саморезами (8*50).
  • Отверстия под саморезы уплотняются резиной.
  • Снегозадержатель устанавливается на кровле рядом с карнизом, но на месте несущей стены.
  • Количество креплений снегозадержателя определяется, в том числе длиной ската, уклоном и конструкцией обрешетки. Крепления рекомендуется присоединить болтами к прочной основе.
  • Расстояние между креплениями – от 0,6 до 1,2 м., или равняется расстоянию между стропилами.
  • До установки проверьте прочность мест будущих креплений.
  • На трубки одеваются пластиковые заглушки с обоих свободных концов.

Снегозадержатель

3 опоры

4 опоры

1

Труба 25 мм, 3 м.

2

2

2

Опора м/ч с ножкой

3

4

3

Саморез 8*50

6

8

4

Прокладка резиновая

8

5

Заглушка пластиковая

4

4

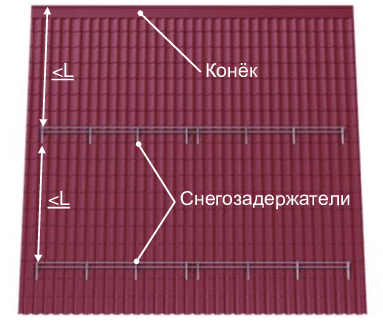

На длинных скатах крепления устанавливаются в два или более рядов. При расчете количества снегозадержателей, во внимание следует принимать кровельный материал, уклон кровли, кровельную конструкцию и частоту крепления. Также снегозадержатели нужно использовать на многоярусных крышах.


Нагрузка снега, кН/кв.м.1,8

2,6


Расстояние между креплениями (мм)600900120060090012001500
Наклон крыши (градусы)< 1518129 12,58,36,2
15-229,56,34,86,64,43,3
22-2774,73,54,83,32,4
27-376,24,13,14,32,82,1
37-455,53,62,83,92,42

Примечание: 1 кПа = 100 кг/м2.

Снеговые районы РФ принимаются по картеIIIIIIIVVVIVIIVIII
Снеговая нагрузка0,8 1,21,82,43,24,04,85,6

В таблице указаны максимальные длины ската (в метрах) для кровли с гладкой поверхностью от снегозадержателя (рекомендация). Длины скатов с грубой поверхностью могут быть в 1,3-1,5 раза длиннее максимальных длин. На длинных скатах снегозадержатели устанавливаются в два или бо­лее рядов.

Монтаж кровельного ограждения

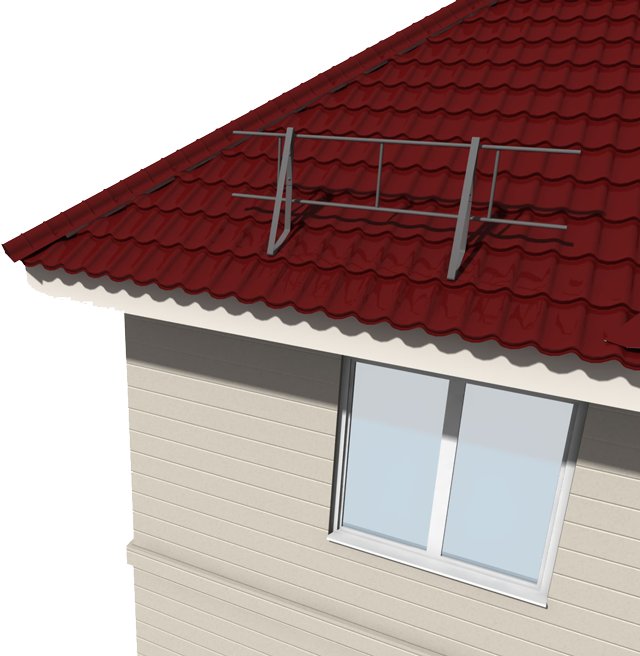

Для безопасного перемещения по кровле во время ее эксплуатации на уровне карниза крепится вертикальная решетка ограждения кровли. Под нее выполняется сплошная обрешетка. Крепление опор ограждения осу­ществляется оцинкованными шурупами М8х60, в нижней Монтаж снегозадержателейточке волны ме­таллочерепицы, через резиновую прокладку и кровельный лист в опорный брус.

Опора регулируется относительно угла наклона крыши (расстояние между опорами крыши около 900 мм) и фиксируется, кровельное огражде­ние навешивается на опоры. В местах, где сопрягаются секции ограждения и опоры, просверливаются отверстия: 11 мм в верхней и 9 мм в нижней перекладине секции и опоре. Через отверстия осуществляется болтовое крепление секций с опорой, болтами М10х35 и М8х55. Отверстия в верхней перекладине глушатся полиэтиленовыми заглушками. По окончании монта­жа места сопряжения секций герметизируют.

Монтаж переходных мостиков

Переходные (кровельные) мостики обеспечивают безопасное передви­жение по кровле (поперек ската), обслуживание дымоходов, вентиляции и антенн и препятствуют лавинообразному сходу Монтаж переходных мостиковснега. Мостики отличаются элегантным внешним видом, надежностью и простотой монтажа.

Также стоит отметить, что:

  • мостики могут наращиваться в длину при помощи стыковочных эле­ментов;
  • крепежные элементы находятся в пазах и не мешают перемещению по мостику;
  • решетчатое покрытие пропускает снег и воду через себя;
  • возможна регулировка наклона платформы (до 50°) относительно кровли, что осуществляется подбором соответствующих отверстий в ниж­нем и верхнем кронштейнах и их фиксацией болтами.

Монтаж лестниц

Лестницы на скат используются для безопасного передвижения вверх и вниз по скату кровли, например, для того чтобы добраться от пристенной лестницы или кровельного люка до печной трубы, вентиляционных труб, ан­тенны, а также для проведения работ по обслуживанию кровли.

Лестницы монтируют с помощью кронштейнов. Кронштейны надевают на стойки лестницы (4 шт. на секцию) и фиксируют болтами, а затем бол­тами-шурупами закрепляют в нижнюю часть волны металлочерепицы. При­мыкание кронштейнов к кровле герметизируют.

По длине ската лестница набирается секциями, верхняя секция крепит­ся специальными кронштейнами к коньковому брусу. Лишние участки от­резают с верхнего края, для этого рекомендуется использовать ножовку по металлу. Если нужно отрезать часть лестницы, место отреза следует опре­делить заранее, когда лестница ещё находится в разобранном состоянии.

Монтаж лестницСборка лестницы на стену начинается с крепления поручней. Двумя ско­бами они крепятся к стойкам кровельной лестницы и краям поручней. Далее стеновые кронштейны с хомутами надевают на стойки стеновой лестницы под верхней и над нижней ступенями, фиксируя их болтами. При необходи­мости длину поручней, стеновых кронштейнов или секций лестницы можно укоротить. Кронштейны анкерами крепятся к стене (зависят от типа стены, в комплект не входят). После этого поручни надевают на верхние края сте­новой лестницы и скрепляют болтами. На кровле края поручней затягивают окончательно. К подшивной доске или к стропилам верхняя пара стеновых кронштейнов прикрепляется подвесными кронштейнами.
